Pulsar  PDFM 6.1便攜式多普勒流量計的原理和應用

PDFM 6.1便攜式多普勒流量計為具挑戰性的工業環境和介質提供快速、準確且無侵入性的流量測量。沒有其他夾式流量計比它更容易安裝或作。無論你需要流量測量，還是需要證明現有系統運行良好，PDFM 6.1便攜式多普勒流量計都能簡化這一挑戰。

PDFM 6.1采用夾持式超聲多普勒技術，其工作原理類似于日常生活中聽到的警笛聲變化：當聲源與聽者發生相對運動時，聲音頻率會發生變化。

在流量測量中：

傳感器發射固定頻率的超聲波束，穿透管壁進入流動的液體。

超聲波遇到流體中的散射體（如固體顆粒、氣泡或界面擾動）時，會發生反射。

運動的散射體會改變反射回波的頻率（多普勒頻移）。

傳感器接收這些頻率發生偏移的回波信號。

憑借信號處理、低功耗模式用于擴展流量記錄應用，以及堅固的IP67擠壓鋁殼，PDFM 6.1是您下一次即時或長期流量測量應用的理想選擇，適用于含有固體和未溶解氣體的流體，如原始污水、充氣水、粘性液體、漿料和磨料。無需停機。

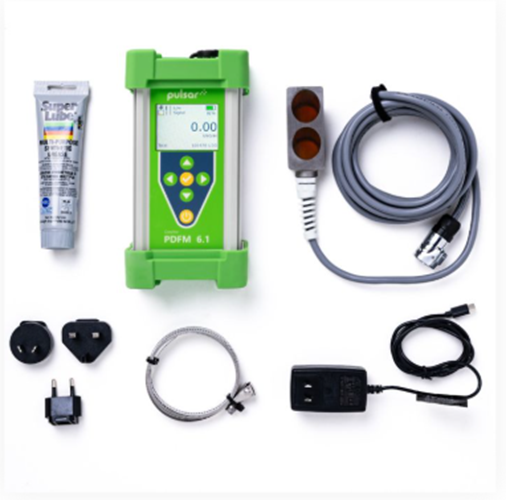

描述：

標準型號PSE4-A2：適用于12.7毫米至4.6米內徑（0.5英寸至15英尺）管道的夾持式單頭超聲波，配有3.4米（12英尺）屏蔽雙同軸電纜和鎖扣連接器

傳感器安裝套件：不銹鋼管夾和3.0盎司聯結復合劑

工作溫度：-40°C至150°C（-40°F至300°F）

入口保護：IP68，可承受10psi（約23英尺或7米）水壓24小時

選項：

傳感器線纜：15.2米（50英尺）傳感器電纜延長，帶屏蔽，帶連接器

傳感器安裝：額外的硅膠耦合劑。額外的不銹鋼管夾

規格名稱：

流量范圍：在大多數應用中，轉速為±0.03 m/s到12.2 m/s（±0.1英尺/秒到40 ft/s）

流量范圍：超聲波傳感器安裝在任何管道上，直徑從12.7毫米到4.6米（0.5英寸到15英尺）

展示：彩色TFT LCD顯示屏，IPS類型，2.8英寸屏幕尺寸，320 x 240分辨率，500尼特亮度，超廣視角

電源輸入：內置可充電鋰聚合物電池，可連續運行長達15小時

外接電源轉USB-C充電器，100-240V交流50-60Hz，輸入0.6A;以及5.0V直流、3A、15W輸出

輸出：日志文件、每日日志文件、參數設置文件以及通過USB-C閃存驅動器（附帶）的波形捕獲文件

數據記錄器：容量1200萬點，可配置速度或流量，標注日期和時間，可配置Greyline Logger軟件（LG2）或CSV格式，可用間隔為10秒、30秒、1分鐘、2分鐘、5分鐘、10分鐘、15分鐘、30分鐘和1小時

PC軟件：Windows免費灰線記錄軟件。用于數據的顯示、作、分析和導出。

工作溫度：（電子學）-20°C至+60°C（-5°F至+140°F）

電子外殼：換能器線連接時IP67。換能器線未連接時，IP65。鋁制外殼，帶有硅膠保護端蓋。

攜帶箱：IP67，帶有保護性模壓泡沫，并有空間放置換能器和安裝五金

準確性：讀數的±2%或0.03 m/s（0.1英尺/秒），以較大者為準。需要固體或氣泡，最小尺寸為100微米， 低濃度為75 ppm。重復性：±0.1%，線性±0.5%

校準：內置5鍵鍵盤界面。可選用戶自定義密碼保護。

語言選擇英語、法語、西班牙語

典型應用場景與技術匹配性分析

1.市政與工業廢水處理

挑戰：

固體含量變化大，從初沉污泥到消化污泥

氣泡含量不穩定，尤其在曝氣工藝段

管道條件復雜，常有襯里或腐蝕

PDFM6.1解決方案：

依賴流體中固有的固體和氣泡作為天然示蹤劑

在曝氣池回流、污泥輸送等關鍵節點提供可靠測量

無需中斷工藝，快速部署進行故障診斷或臨時監測

2.礦業與冶金漿料輸送

挑戰：

高濃度固體（可達60-70%重量比）

強磨損性，接觸式儀表壽命短

管道振動大，安裝環境惡劣

PDFM6.1解決方案：

非接觸測量，傳感器不受漿料磨損

堅固的IP67/IP68設計，抗沖擊防塵防水

先進信號處理確保在高濃度下的測量穩定性
