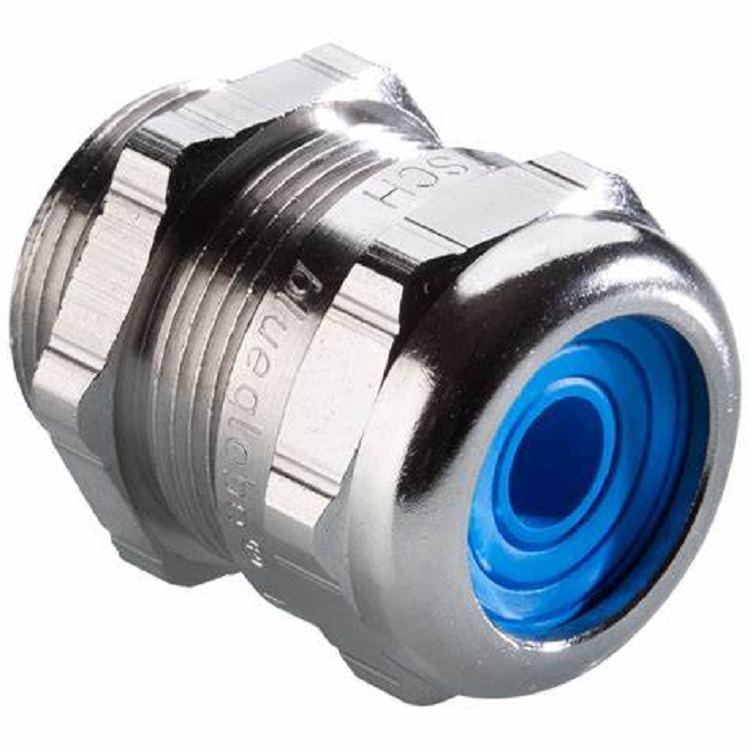

瀏覽次數:36Pflitsch電纜接頭 22554dm1x6/1x8 的技術參數
Pflitsch 提供 UNI 法蘭的兩件式框架板可輕松裝入 24 針矩形插頭連接器的 112 mm x 36 mm 面板切口中,允許插入預組裝電纜并提供可靠的密封。
型號解析與技術參數:
型號:22554 dm 1x6/1x8
產品代碼 / 訂單號:22554dm1x6/1x8
系列與類型:屬于 “maxx" 系列電纜接頭。結構為金屬本體(通常是黃銅鍍鎳),帶一體化橡膠密封圈。
螺紋規格:公制螺紋 M40 x 1.5。適用于在板厚1.5-6mm的安裝板上開M40螺紋孔或使用M40螺母固定。
鎖緊方式:d 代表 “雙夾爪" 鎖緊系統。這是Pflitsch的核心技術,通過一個螺母驅動兩個對稱的、帶齒形的金屬夾爪,實現無扭力、均勻、高拉拔力的電纜鎖緊。
夾緊范圍:m1x6/1x8 表示使用了 1個中等尺寸(m)的夾爪,其夾緊電纜外徑范圍為 6 – 8 mm。
1x6/1x8:個“1"指夾爪對數(這里是1對),第二個“6/8"指該對夾爪的夾緊范圍。
防護等級:安裝后,配合合適的電纜,可達 IP 68 / IP 69K。
主要特點:金屬結構,抗振動、抗扭轉性能,適用于嚴苛工業環境(如機械設備、戶外柜體、軌道交通)。
典型應用:用于鎖緊一根外徑在6-8mm的單一電纜。

選型與使用建議
螺紋選擇:確認設備接口是M公制螺紋還是PG螺紋。M螺紋通常提供更高的機械強度和防護等級。
環境匹配:對于有油污、化學腐蝕、強烈振動或戶外使用的場景,優先選擇金屬maxx系列(22554)。對于干燥的室內電柜,塑料uni系列(23254)更經濟。
電纜管理:如果需要從一個接口引出多根電纜,它能保證每根電纜都被獨立、可靠地夾緊。
電纜測量:務必準確測量電纜的外徑(包括護套),并確保其在所選型號的夾緊范圍內,這是達到宣稱防護等級(如IP68)的關鍵。
